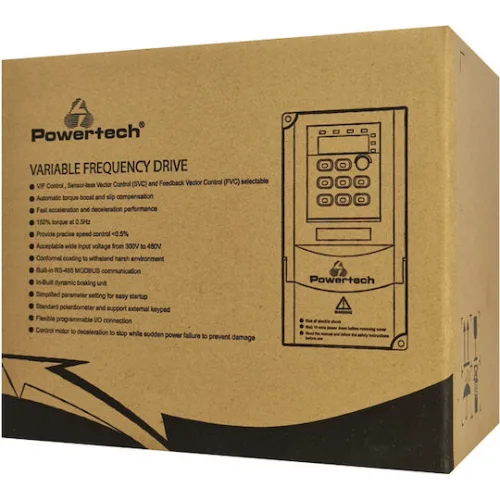

Powertech Ρυθμιστής Στροφών PT-A37G

• Δυνατότητα επιλογής V/F Control, Sensor-less Vector Control (SVC) και Feedback Vector Control (FVC)
• Αυτόματη ενίσχυση ροπής και αντιστάθμιση ολίσθησης
• Απόδοση γρήγορης επιτάχυνσης και επιβράδυνσης
• 150% ροπή στα 0,5Hz
• Παρέχει ακριβή έλεγχο ταχύτητας <0,5%
• Αποδεκτή ευρεία τάση εισόδου από 300V έως 480V
• Conformal coating για αντοχή σε σκληρό περιβάλλον
• Ενσωματωμένη RS-485 MODBUS επικοινωνία
• Ενσωματωμένη μονάδα dynamic braking
• Απλοποιημένη ρύθμιση παραμέτρων για εύκολη εκκίνηση
• Τυπικό ποτενσιόμετρο και υποστήριξη εξωτερικού πληκτρολογίου
• Ευέλικτη προγραμματιζόμενη I/O σύνδεση
• Ελέγχει την επιβράδυνση του κινητήρα ώστε να σταματήσει σε περίπτωση ξαφνικής διακοπής ρεύματος για την αποφυγή ζημιών

• Input Voltage: AC,3PH,380V(-15%)~440V(+10%)
• Rated Frequency: 50/60 Hz
• Frequency Range: +/-5% (47.5 ~ 63Hz)

• Output Voltage: 0- Input Voltage
• Maximum Output Frequency: 0.1 ~ 500HZ
• Output Power: 9 A
• Output Current Please refer to Rated Parameter table

• Highest frequency: Vector control: 0~500Hz, V/F control: 0~500Hz
• Carrier frequency: 0.8KHz~8KHz (Support up to 16KHz carrier frequency), Adjusted automatically according to the load characteristics
• Input frequency resolution: Digital setting: 0.01Hz, Analog setting: Highest frequency x0.025%
• Control mode: Open-loop vector control (SVC), V/F control
• Starting torque: 0.5Hz/150% (SVC)
• Adjustable speed ratio: 1:100 (SVC)
• Speed control accuracy: +/-0.5% (SVC)
• Overload capability: 150% of rated current: 60 seconds, 170% of rated current: 12 seconds, 190% of rated current: 1.5 seconds
• Torque boost: Auto torque boost; Range of manual torque boost 0.1%~30.0%
• V/F curve: Three types: Linear, Multi-point, square curve (1.2 power, 1.4 power, 1.6 power, 1.8 power, 2 power)
• V/F separation: Full separation, Half separation
• Acceleration and deceleration time: Linear and S-curve acceleration and deceleration modes available. The range of acceleration and deceleration time is 0.0~6500.0s.
• DC braking: DC braking frequency: 0.00Hz ~ Maximum frequency, Braking time: 0.0s~36.0s, Braking current value: 0.0%~100.0%
• JOG control: JOG frequency range: 0.00Hz ~ Maximum frequency (5Hz in default). JOG acceleration and deceleration time: 0.0s~6500.0s.
• Built-in PID: Simplify the establishment of a closed-loop control system
• Automatic voltage regulation (AVR): Keep the output voltage in stable when the grid voltage fluctuates.
• Stall prevention from overvoltage and overcurrent: The current and voltage are limited automatically during operation to prevent frequent tripping due to over-current and over-voltage.
• Rapid current limit: Reduce the risk of over-current faults to keep VFD operated normally.
• Torque limit and control: Limit the torque automatically during operation to prevent frequent tripping due to over-current.
• Braking unit: Built-in braking unit for 18.5KW and below models

Επιβράδυνση έως τη στάση: Σε περίπτωση απώλειας ισχύος, η ενέργεια από την ανάδραση φορτίου χρησιμοποιείται για την αντιστάθμιση και την επιβράδυνση του κινητήρα έως τη στάση, για την αποφυγή μηχανικών βλαβών.
Ταχύς περιορισμός ρεύματος: Μειώνει τον κίνδυνο σφαλμάτων υπερέντασης ρεύματος για να διατηρείται η κανονική λειτουργία του VFD.
Έλεγχος χρονοδιακόπτη: Εύρος ρύθμισης: Εύρος ρύθμισης: 0.0Min ~ 6500.0Min

Communication: Modbus

Πηγή εντολών: Πίνακας λειτουργίας, τερματικό ελέγχου και σειριακή θύρα επικοινωνίας.
Πηγή συχνότητας: Ψηφιακή ρύθμιση, ρύθμιση αναλογικής τάσης, ρύθμιση αναλογικού ρεύματος, ρύθμιση παλμού και ρύθμιση σειριακής θύρας.
Βοηθητική πηγή συχνότητας: 5 επιλογές για την παροχή ευέλικτης λεπτομερούς ρύθμισης βοηθητικής συχνότητας και σύνθεσης συχνότητας.
Ακροδέκτες εισόδου: 4 ψηφιακοί ακροδέκτες εισόδου, ένας εκ των οποίων υποστηρίζει την είσοδο παλμών υψηλής συχνότητας έως 50kHz
Ακροδέκτες εξόδου: 10V ή είσοδο ρεύματος 0 ~ 20mA.

Οθόνη LED: Παράμετροι οθόνης
Κλείδωμα πλήκτρων και επιλογή λειτουργίας: Επιτρέπει στους χρήστες να κλειδώσουν μερικώς ή πλήρως τα πλήκτρα ή να ορίσουν το εύρος λειτουργίας για τα μερικά πλήκτρα για την αποφυγή λανθασμένης λειτουργίας
Προστατευτική λειτουργία: Προστασία: ανίχνευση βραχυκυκλώματος κινητήρα κατά την ενεργοποίηση, προστασία απώλειας φάσης εξόδου, προστασία από υπερένταση, προστασία από υπέρταση, προστασία από πτώση τάσης, προστασία από υπερθέρμανση, προστασία από υπερφόρτωση κ.λπ.

• Θερμοκρασία αποθήκευσης: -20°C ~ 60°C
• Θερμοκρασία λειτουργίας: -10°C ~ 50°C (Εάν η θερμοκρασία είναι υψηλότερη από 40°C, η ικανότητα εξόδου θα μειωθεί κατά 1% ανά 1°C αύξησης)
• Υγρασία αποθήκευσης: <90%RH
• Υγρασία λειτουργίας: <90%RH
• Επίπεδο θορύβου: 50dBA max.

Θύρα επικοινωνίας: RS-485
